Comment trouver les pièces détachées de ma tondeuse à gazon?

Votre pièce détachée de tondeuse BRIGGS STRATTON ou Honda GCV se trouve forcément sur 190cc. Voici un article qui va vous expliquer comment identifier votre machine afin de pouvoir la réparer.

En quelques clics de la lame à la courroie en passant par les câbles ou les roues nous allons vous aider à trouver rapidement les pièces de rechange pour réparer votre tondeuse.

190cc vous propose le catalogue le plus large du web pour les pièces détachées motoculture de plus d’une centaine de marques de toute provenance : machines achetées en grande surface, sur internet ou en magasin spécialisé...

Tout d’abord il faut identifier à quelle partie de la tondeuse (moteur ou châssis) appartient la pièce recherchée. En effet le fabricant du moteur BRIGGS et STRATTON ou Honda par exemple n’est pas celui qui construit totalement la tondeuse. Ces moteurs sont montés sur les tondeuses à gazon de constructeur comme GGP, Alpina, Husqvarna, Mc Culloch, Greatland, MTD, Mac Allister, MR Bricolage, B Power, Sterwins ...

Trouver une pièce peut donc sembler parfois compliqué mais grâce à 190cc pas de panique la motoculture c’est très simple !

Les pièces détachées de châssis

Imaginons maintenant que l’on retire le moteur de la tondeuse, alors toutes les pièces détachées restantes font partie du châssis. Donc si je recherche une lame, une courroie, une roue ou un câble pour ma tondeuse à gazon il faudra relever les informations inscrites sur la plaque située sur le châssis de la tondeuse.

Les pièces détachées de moteur

Si je recherche une pièce détachée utilisée sur le moteur je recherche les informations sur celui-ci. Elles sont généralement gravées dessus, nous vous indiquerons ci-dessous les endroits les plus fréquemment utilisés.

"En motoculture les fabricants de châssis et de moteurs sont 2 manufacturiers différents, il faut donc au préalable identifier l'origine de la pièce recherchée, châssis ou moteur, pour faciliter la collecte d'informations nécessaires à la recherche"

Comment rechercher une pièce de rechange du châssis

Donc si je recherche une lame pour ma tondeuse BRIGGS et STRATTON, ou une courroie de tondeuse Honda GCV, il faut rechercher l’information du constructeur du châssis de ma tondeuse à gazon. Elle se situe la plupart du temps sur une étiquette ou une plaque qui est collée ou rivetée sur le carter de coupe, à la base du guidon au-dessus des roues arrière. Cette plaque est une mine d’informations ! Grace à elle nous trouverons sans aucun problème les câbles de votre tondeuse, le support de lame ou tout autres pièce détachée relative au châssis de votre tondeuse.

Ou trouver modele tondeuse à gazon

En règle générale sur cette plaque nous retrouvons les informations suivantes :

  • Le volume sonore
  • Le constructeur
  • Le modèle de la machine
  • Le type de la machine (numéro de série) ou son année de production

Voici quelques exemples de plaque constructeur avec les informations nécessaires et leur format.

Le volume sonore :

Pour des pièces détachées de tondeuse LWA 95 dB, LWA 96db, LWA98db, ça va être compliqué :) cette information correspond aux décibels émis par la tondeuse lors de son fonctionnement. Mais attention vous trouverez toutes les indications nécessaires à côté de cette information de sécurité utilisateur.

Le constructeur :

C’est LE fabricant du châssis, cette information est obligatoire vous l’avez donc sous les yeux. Parmi les plus courants en France citons : GGP Italy, Husqvarna, Mc Culloch, Gardif, MTD. Avec cette information nous allons vous indiquer le format de modèle ou de nom de modèle utilisé par ces derniers dans le paragraphe ci-dessous. Hé oui il faut continuer un peu la lecture :)

Le modèle :

Il va nous permettre de trouver la plupart des pièces de votre tondeuse. Voici la liste des noms de modèle habituellement utilisés pour chaque constructeur :

GGP : R534 TR (R est la série, 53 indique la largeur de coupe, 4 que le moteur est thermique, TR que la machine est tractée)

Mc Culloch : M53-190 DW (53 indique la largeur de coupe, 190 la cylindrée du moteur, D ... et W indique que vos roues arrière sont à large diamètre)

Gardif : IDT 190 SUB 56 AC 4 IN 1 : Id Tech est la marque sous laquelle est commercialisée la machine, 190 SUB indique que le moteur est un 190cc de Subaru, 4 IN 1 nous indique que la machine est de type 4 fonctions sur 1 même machine : mulching, ramassage, éjection latérale et une quatrième qui n’est connue que du service marketing qui commercialise cette tondeuse

MTD : SP 53 MHW : une tondeuse 53 cm de coupe, M pour la fonction mulching, H pour un moteur Honda et le W qui en motoculture indique l’utilisation de grandes roues arrière (généralement 280 à 300 mm).

Le type :

C’est le numéro qui va nous permettre d’identifier sans aucun doute les pièces détachées utilisées sur la machine. Un numéro d’usine unique qui liste la totalité des pièces. En effet en motoculture il n’y a pas de carte grise comme sur une voiture par conséquent pour s’y retrouver c’est plus pratique avec cet identifiant unique.

Voici le format utilisé par les différents fabricants :

GGP : l’année suffit en générale toutefois nos techniciens peuvent vous demander le numéro de produit commençant par 29xxxxxxx qui est une aide précieuse.

Mc Culloch ou Husqvarna : 96xxxxxxx

Gardif : TOExxxxx ou TOTxxxxxx

MTD : 12Axxxxxxx

Pour résumer :

  • Je relève les informations de la plaque constructeur à la base du guidon
  • Sur la page d’accueil de 190cc j’indique la famille « TONDEUSE »
  • Je sélectionne ma marque
  • Je sélectionne le modèle
  • J’indique le type
  • Lancer la recherche
  • Je trouve mes pièces détachées de tondeuse

Comment chercher les pièces détachées de mon moteur de tondeuse à gazon

Pour trouver une pièce détachée de mon moteur de tondeuse à gazon comme un filtre à air, un carburateur, une bobine d’allumage ou un vilebrequin (arbre moteur) il faut tout d’abord identifier le constructeur. Les principaux constructeurs de moteur de motoculture sont :

  • BRIGGS and STRATTON
  • Honda
  • Loncin
  • Kolher
  • Subaru

Pour chacun de ces constructeurs l’information à relever se situe sur le moteur, vous trouverez ici un lien qui vous indiquera où trouver ces informations. Parlons ici tout de même des 2 principaux fabricants que sont BRIGGS & STRATTON et Honda.

Les moteurs BRIGGS and STRATTON

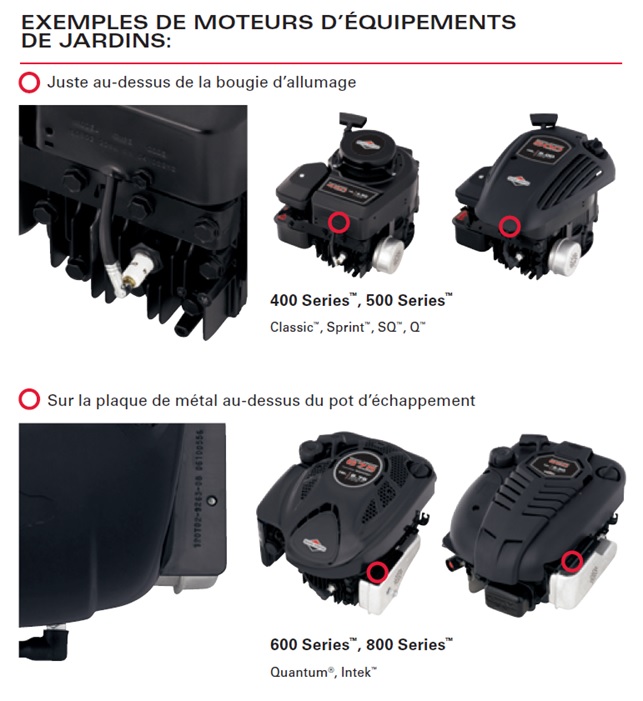

Sur les moteurs de tondeuse BRIGGS STRATTON les informations à relever sont le modèle et le type du moteur. Il y a 3 endroits possibles :

  • Si ma tondeuse est équipée d’un moteur BRIGGS 450 Series ou 500 Series les informations sont gravées au-dessus de la bougie sur la tôle noire.
  • Si le moteur de la tondeuse à gazon est un BRIGGS 625 Series, 650 Series ou 675 Series l’information est gravée au-dessus du pot d’échappement sur la pâte en tôle noire.
  • Si mon moteur BRIGGS et STRATTON est un 500E Series, 550E Series, 675EXi Series nous trouverons les informations gravées à la base de la jauge à huile sur le carter moteur noir. Pour ces derniers modèles l’information peut être cachée par de la poussière ou de l’herbe sèche ; un passage de brosse vous permettra de les voir apparaître.

ou trouver Numéro moteur Briggs Stratton

Dans tous les cas ces informations sont gravées en usine par BRIGGS & STRATTON sur la totalité de ces moteurs. Si vous ne les trouvez pas, n’hésitez pas à contacter un de nos conseillers qui vous aidera à les trouver.

Une fois ces informations relevées il suffira de renseigner dans le moteur de recherche 190cc la famille « MOTEUR » la marque « BRIGGS et STRATTON » et le modèle :

Soit l’appellation commerciale (inscrite sur l’étiquette du moteur) 650 Series, 500E Series, ...

Soit le numéro de modèle exact de celui-ci :124T02, 08P502, ...

En saisissant l’appellation commerciale vous trouverez toutes les pièces détachées communes à ces modèles, si vous sélectionnez les numéros de modèles exacts vous trouverez uniquement les pièces de rechange qui correspondent précisément à votre moteur.

Par exemple si vous recherchez un carburateur pour votre moteur BRIGGS 500E Series vous trouverez 7 choix de carburateurs possibles. Par contre, si vous relevez les numéros précis gravés sur ce moteur (modèle 093J02 pour un 500E Series par exemple) et le type (0045-E1 par exemple) les pièces de rechange proposées correspondront très précisément à votre moteur BRIGGS & STRATTON et vous trouverez donc le carburateur dont vous avez besoin.

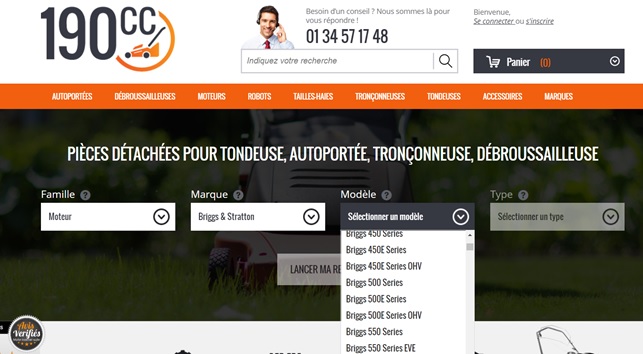

Recherche par modèle (recherche large)

Recherche pièce moteur Briggs Stratton facile

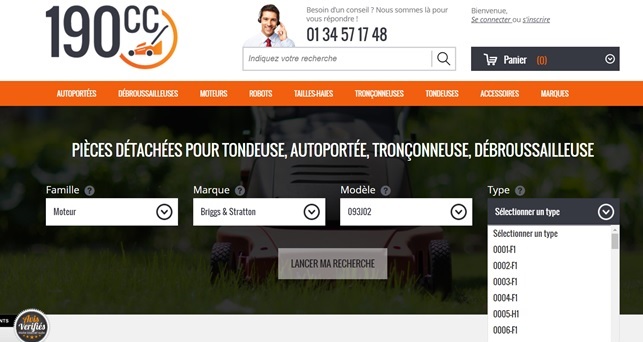

Recherche avec le numéro exact du moteur (plus précis)

Recherche pièce détachée Briggs avancée

Les moteurs HONDA GCV

Sur les moteurs de tondeuse Honda GCV pour la plupart des pièces détachées recherchées il faudra simplement relever les informations de la cylindrée. Par exemple GCV 135, GCV160 ou GCV190. Donc pour trouver un filtre à air pour une tondeuse Honda GCV 160 il vous suffira de renseigner dans notre moteur de recherche la famille « MOTEUR » le fabricant « HONDA » puis le modèle « GCV 160 ». Les résultats ainsi proposés vous permettront de trouver les pièces détachées compatibles avec votre moteur.

Vous trouverez ici une page dédiée à la localisation des numéros nécessaires et en cas de doute les techniciens de 190cc sont disponibles pour vous aider à trouver les pièces détachées de votre tondeuse à gazon, autoportée ou tout autre appareil de motoculture.
